端子の状態を操作する

端子操作手順

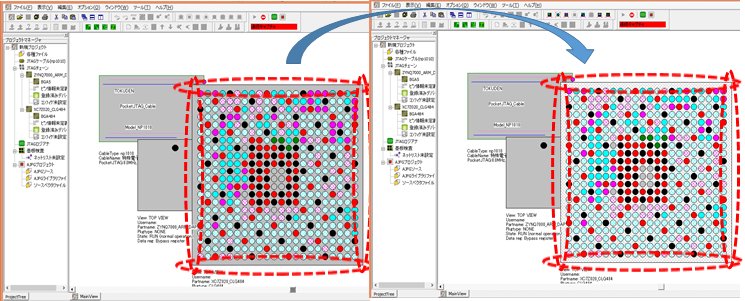

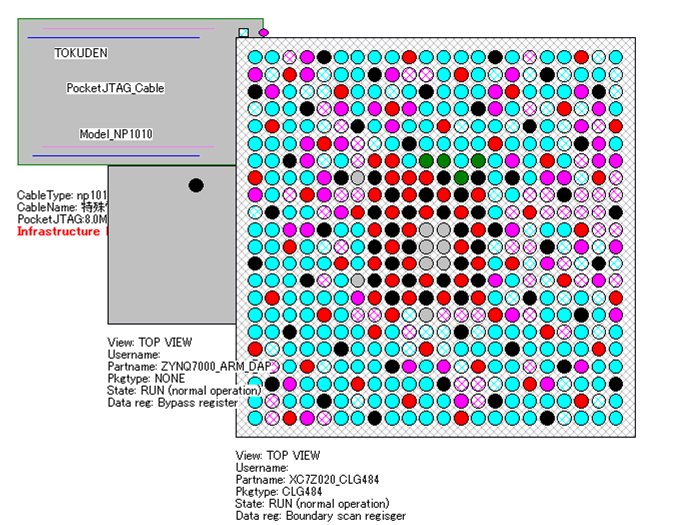

１．デバイス自動認識後のこの画面でICの絵の灰色部分を左クリック。

　　すると、灰色の網掛けに変わります。

　

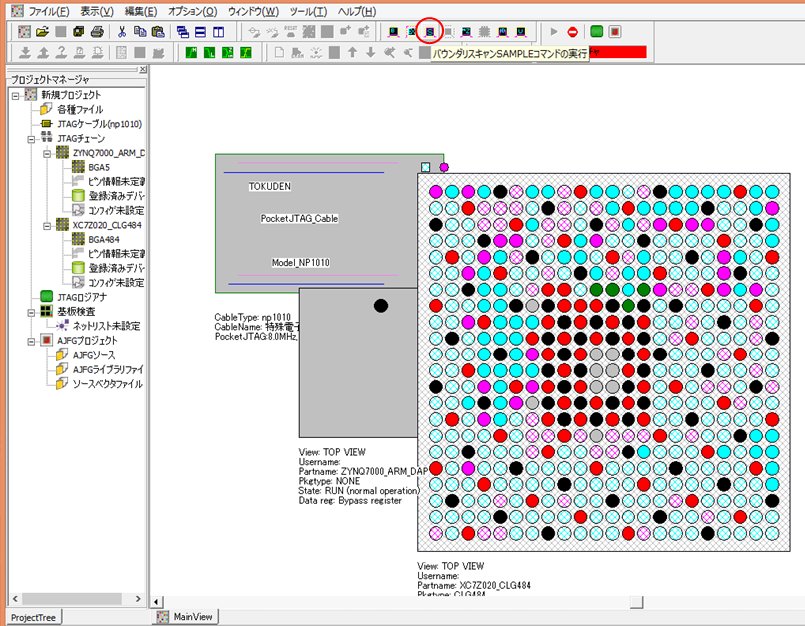

２．上部アイコン「S」のバウンダリスキャンSAMPLEコマンドの実行をクリック。

　

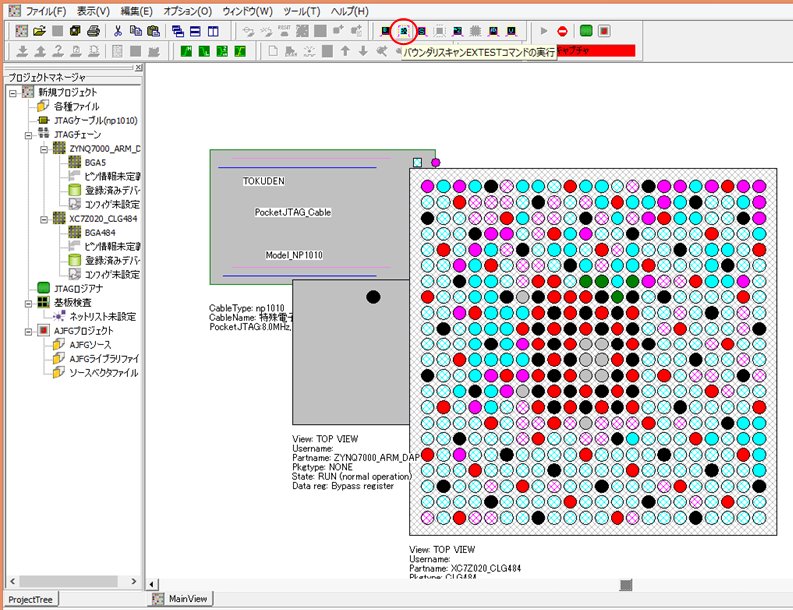

３．上部アイコン「EX」のバウンダリスキャンEXTESTコマンドの実行をクリック。

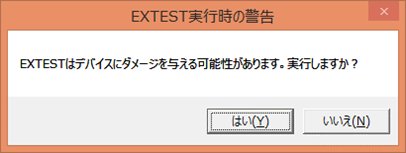

４．警告のポップアップが現れますが、「はい」を選択します。

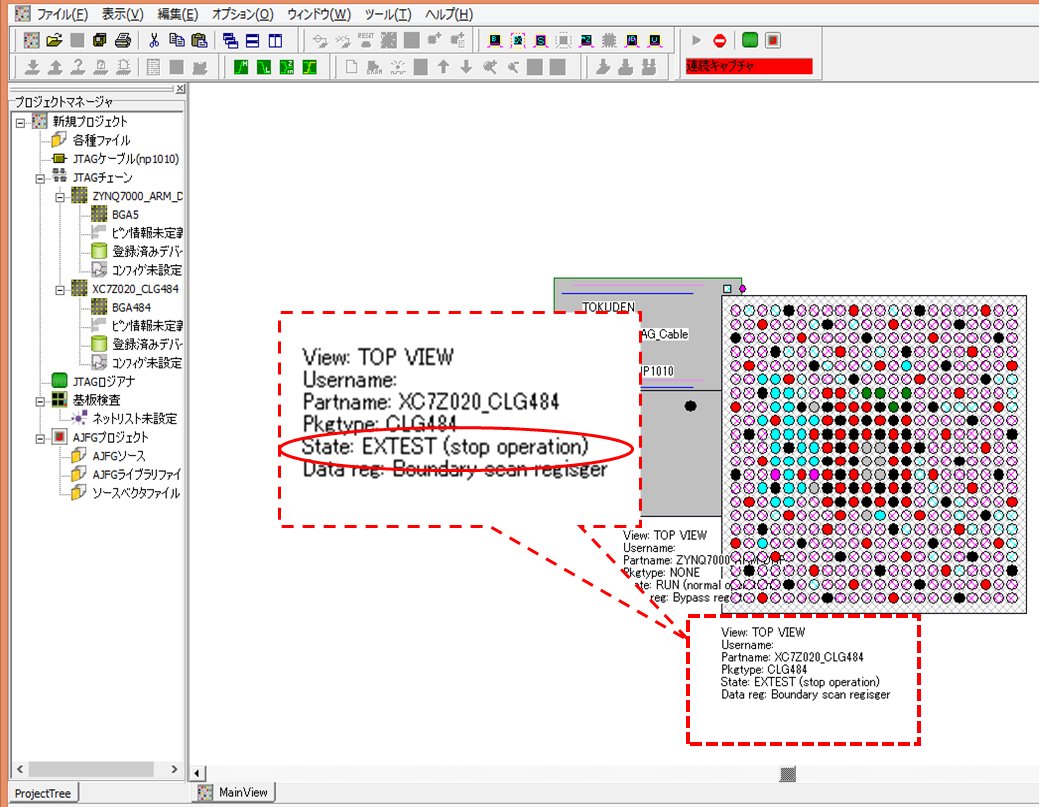

５．Stateの表示がEXTEST(stop operation)となります。

６．あとは実際にご自身が行いたい操作を行います。

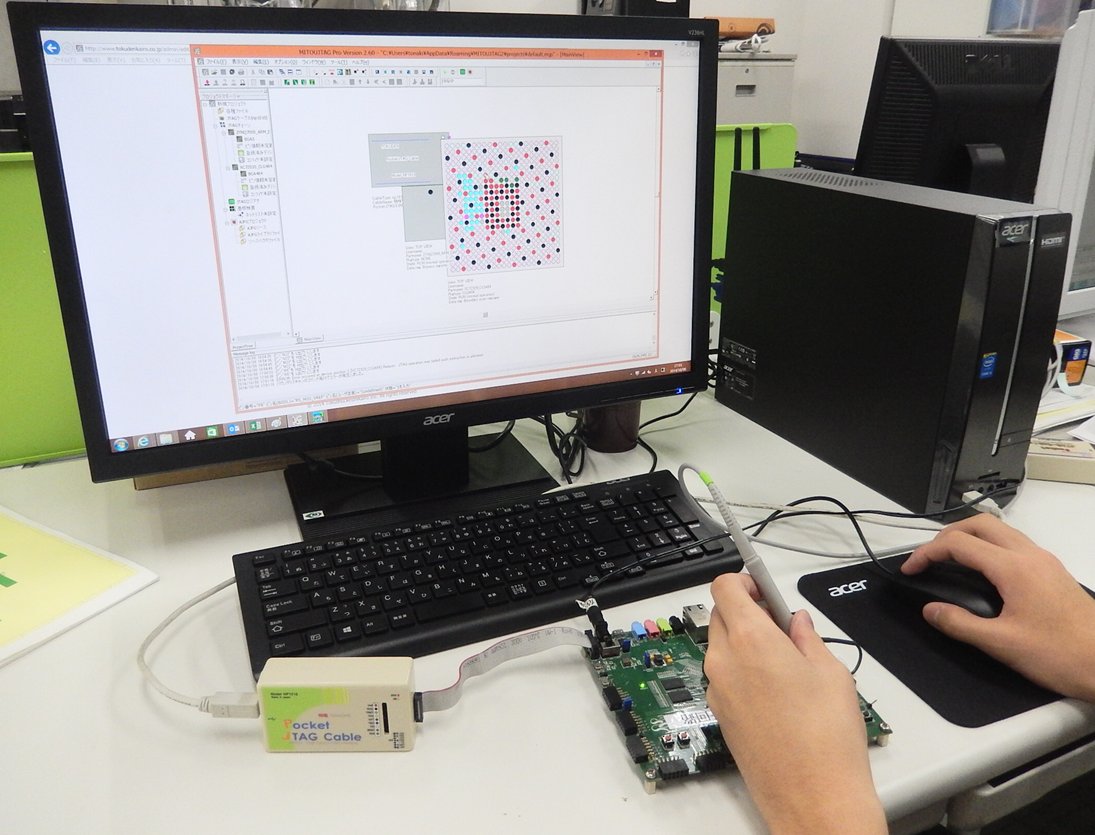

たとえば、対象の基板にオシロスコープを繋ぎ、マウスを片手に操作したり。

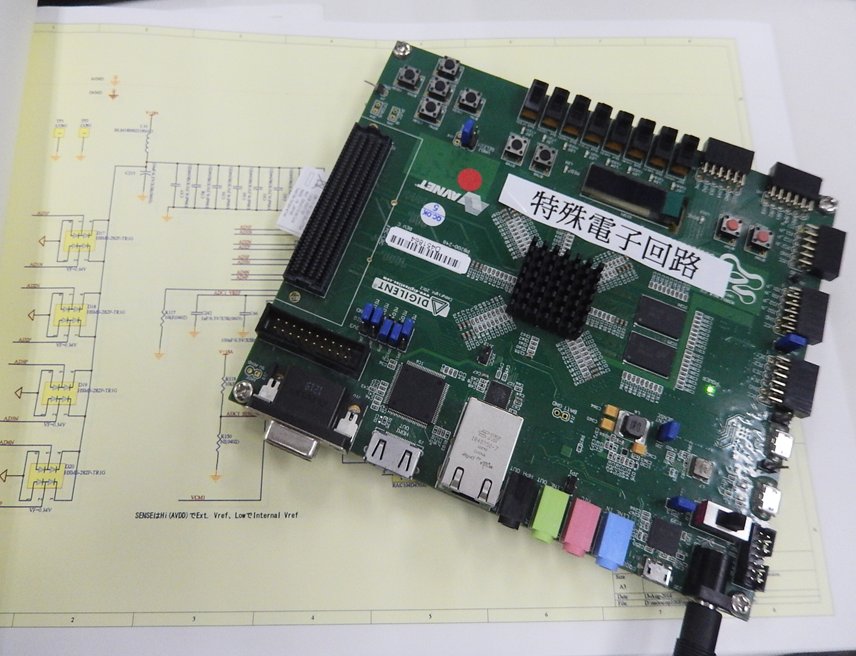

図面と照らし合わせてICの状態をチェックしたり。

　　　

どうぞ、参考にしてください！
