i.MX508(Cortex-A8)

平成24年8月8日

FreeScaleのi.MX508というプロセッサがあります。Cortex-A8を内蔵したプロセッサで、電子図書などに最適といわれています。

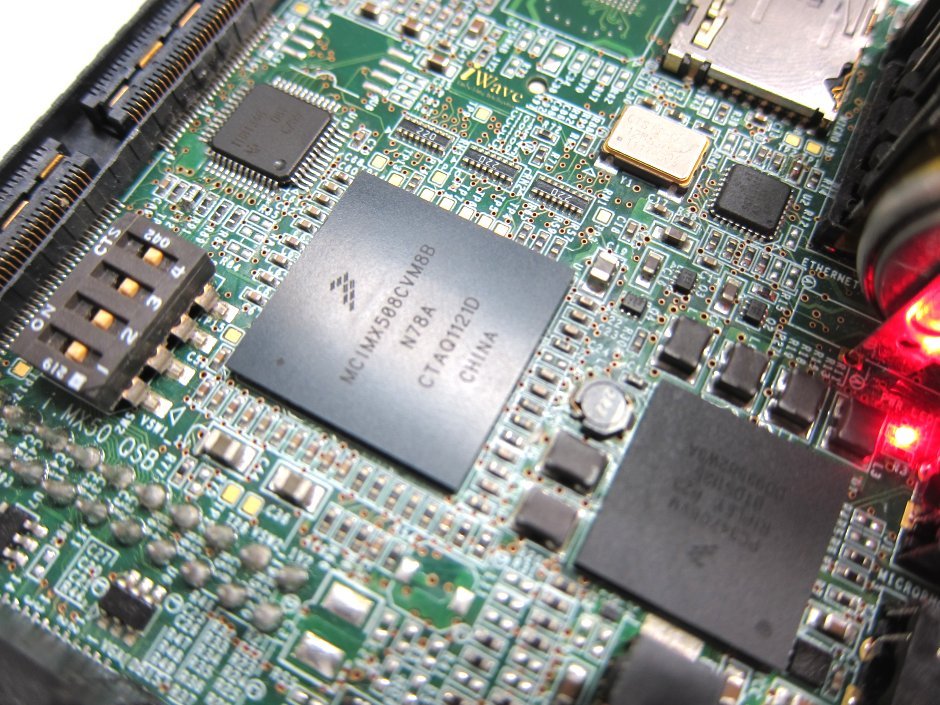

このたび、あるお客様から、i.MX508のバウンダリスキャンを行いたいとのご要望を受け、i.MX508を搭載した評価ボードをいろいろ探し、iW-RainboW-G13Sというボードを購入することにしました。

iW-RainboW-G13Sの購入は日本には在庫がないらしく、インドからの取り寄せで3週間かかるとのことでした。

MITOUJTAGをつないでバウンダリスキャン

入手したらさっそく、MITOUJTAGをつないでみました。



このiW-RainboW-G13Sボードには20ピンのJTAGらしきコネクタが出ています。ピン配置はARMの標準20ピンのようです。

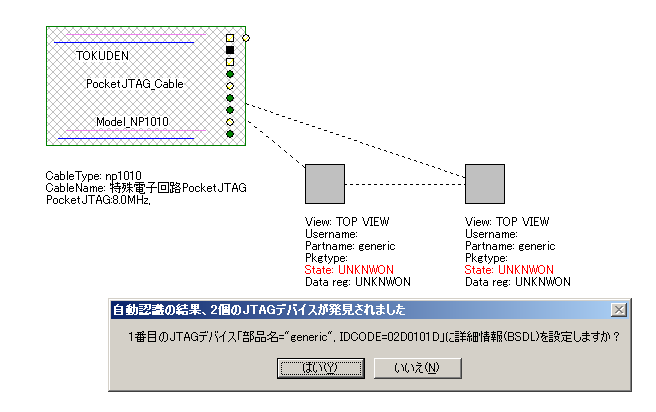

MITOUJTAGをつないで、いざ、自動認識してみると、・・・2つのデバイスが認識されました。IDCODEが未登録のデバイスなのでgenericと出ています。



画面をクリックして、IDCODEを見てみると、左のは02D0101D、右のは1BA00477でした。

一方、FreeScaleのWebサイトからiMX50のBSDLファイルをダウンロードしてくると、iMX508の外側のIDCODEは02D0101Dなので、左のものはFreeScaleのi.MX508そのものであることがわかりました。



※i.MXなどのSoCといわれているデバイスは、CPUのコアと外側のペリフェラルが別々に作られていて、デバイス内部で複数のJTAGデバイスがチェーン接続されているように見えるのが一般的。



謎のデバイス内デバイス

しかし、右のデバイスが何であるかは依然として不明です。おそらくCortex-A8のコアそのものだろうと思い、BSDLファイルを記述してみますが、なかなかインフラストラクチャエラーが消えません。無理やりバウンダリスキャンしても結果は正しくなさそうでした。



ARMのは、命令レジスタ長がいつも4bitなので今回もだろうと推測したのですが、どうもうまくスキャンできません。オシロでTDIとTDO、TCKの関係を見て見ると、8bitの長さがありそうです。

また、ARMのWebサイトにいって、Cortex-A8のJTAG仕様を探したのですが、見つかりませんでした。



ようやくわかったことは、このi.MX508というデバイスは、i.MX508本体→謎デバイス→Cortex-A8と3つのデバイスが中でチェーン接続されていたということです。

ここでいう「謎デバイス」とは、おそらくDAPといわれるものではないかと思われます。このDAPにはJTAGのIDCODEがなく、命令長が4bitであるため、Cortex-A8が8bitの命令長を持つデバイスのように見えたのだと思われます。

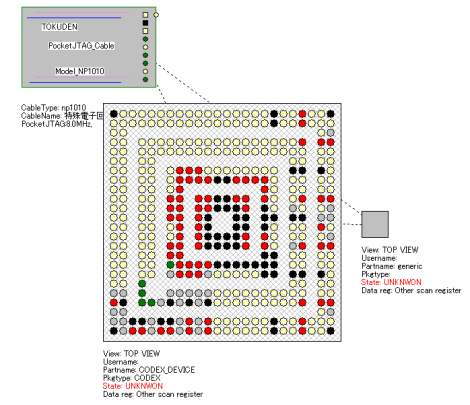

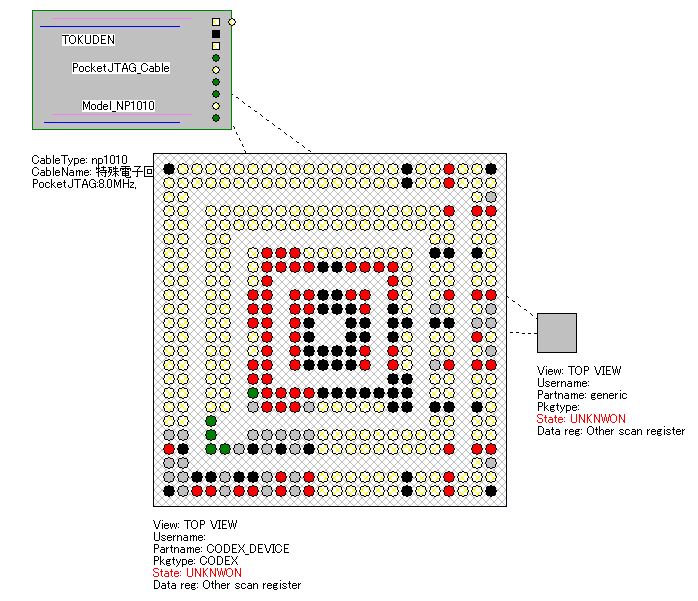

そういうわけで、i.MX508→DAP→Cortex-A8と3つのデバイスを手動でチェーンに追加していったら、インフラストラクションテストにも通り、バウンダリスキャン結果も正しいものになりました。



◆追記：謎デバイスの正体が判明しました。　謎デバイスの正体についてはこちら　



Linux起動中の様子をバウンダリスキャンで見る

このiW-RainboW-G13Sというボードは、デフォルトでLinuxが動くようになっています。そこで、Linuxが起動するまでの約20秒間の、iMX508の全端子の状態を波形としてキャプチャしてみました。

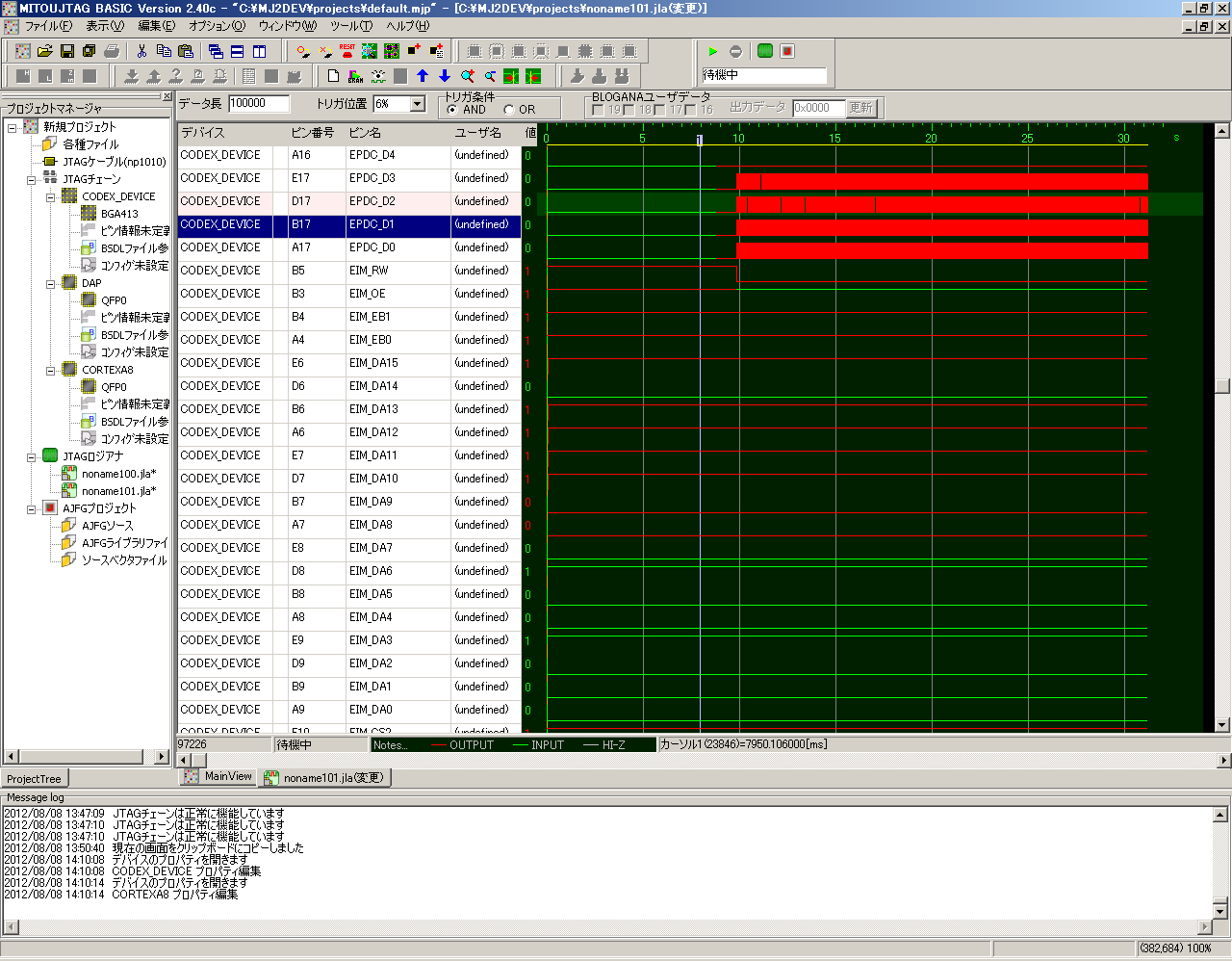

①DRAM_SDCLKが激しくうごいている。EPDC_SD*というのは何だろう。画像関係かもしれない？

 i

(クリックで拡大)

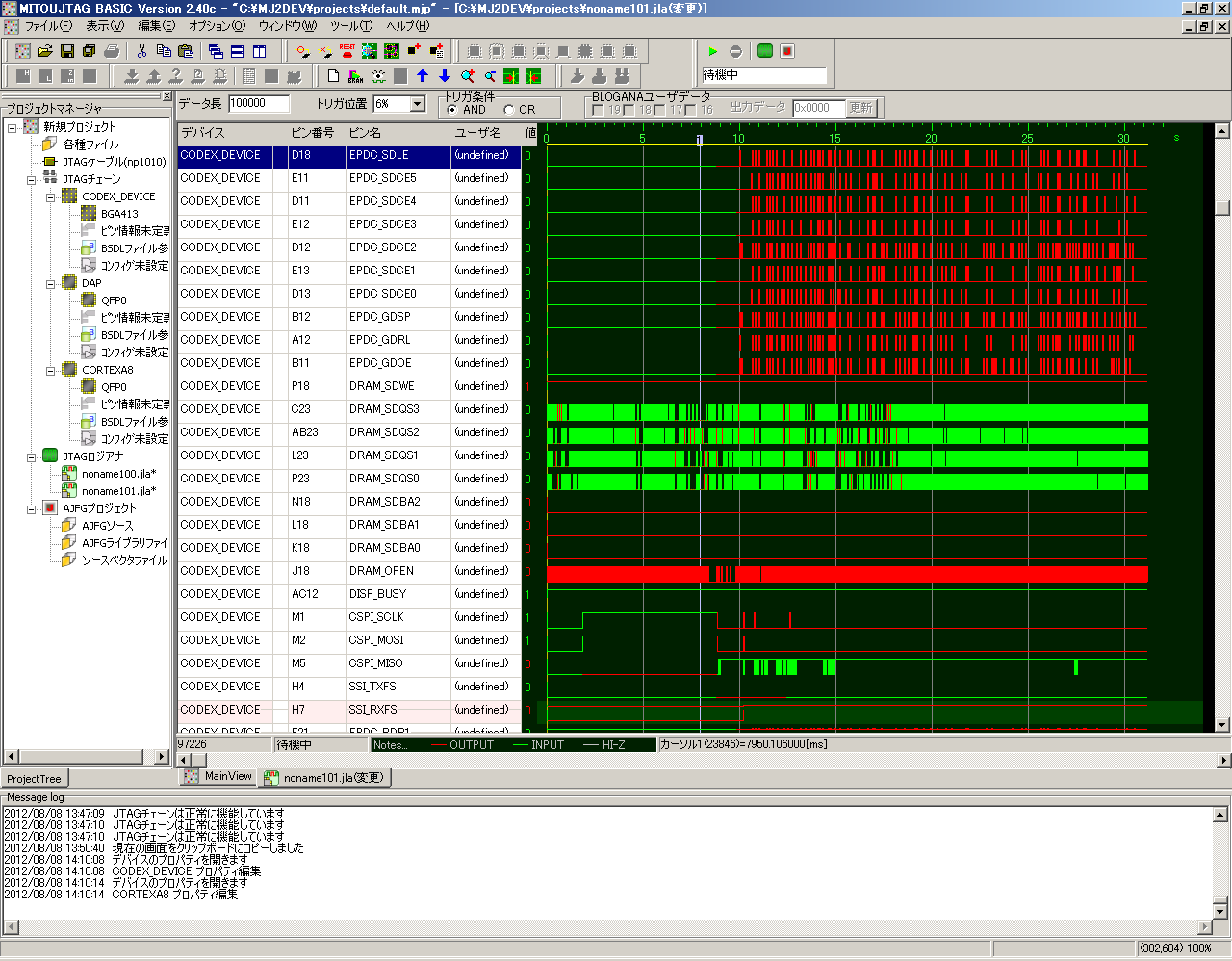

②DRAM_SDDQSが緑色が多いので、読み出しが多いと思われる。CSPIも少し動く。

 i

(クリックで拡大)

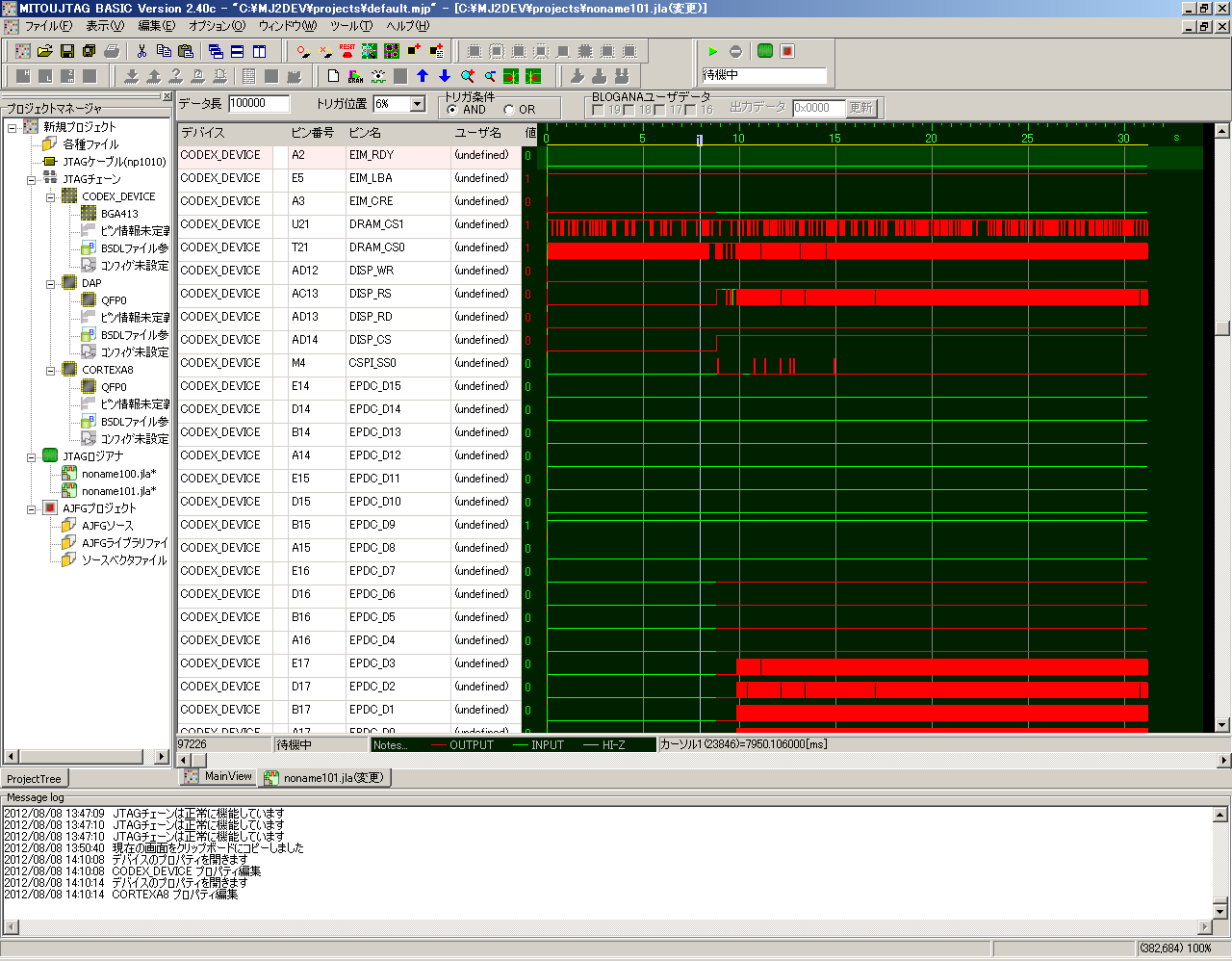

③システム起動後8秒後くらいで画像が出るのだろうか。DISP関係が激しく動きだす。

 i

(クリックで拡大)



④EIMというのは外部拡張モジュールらしい。特に動いていない。

 i

(クリックで拡大)

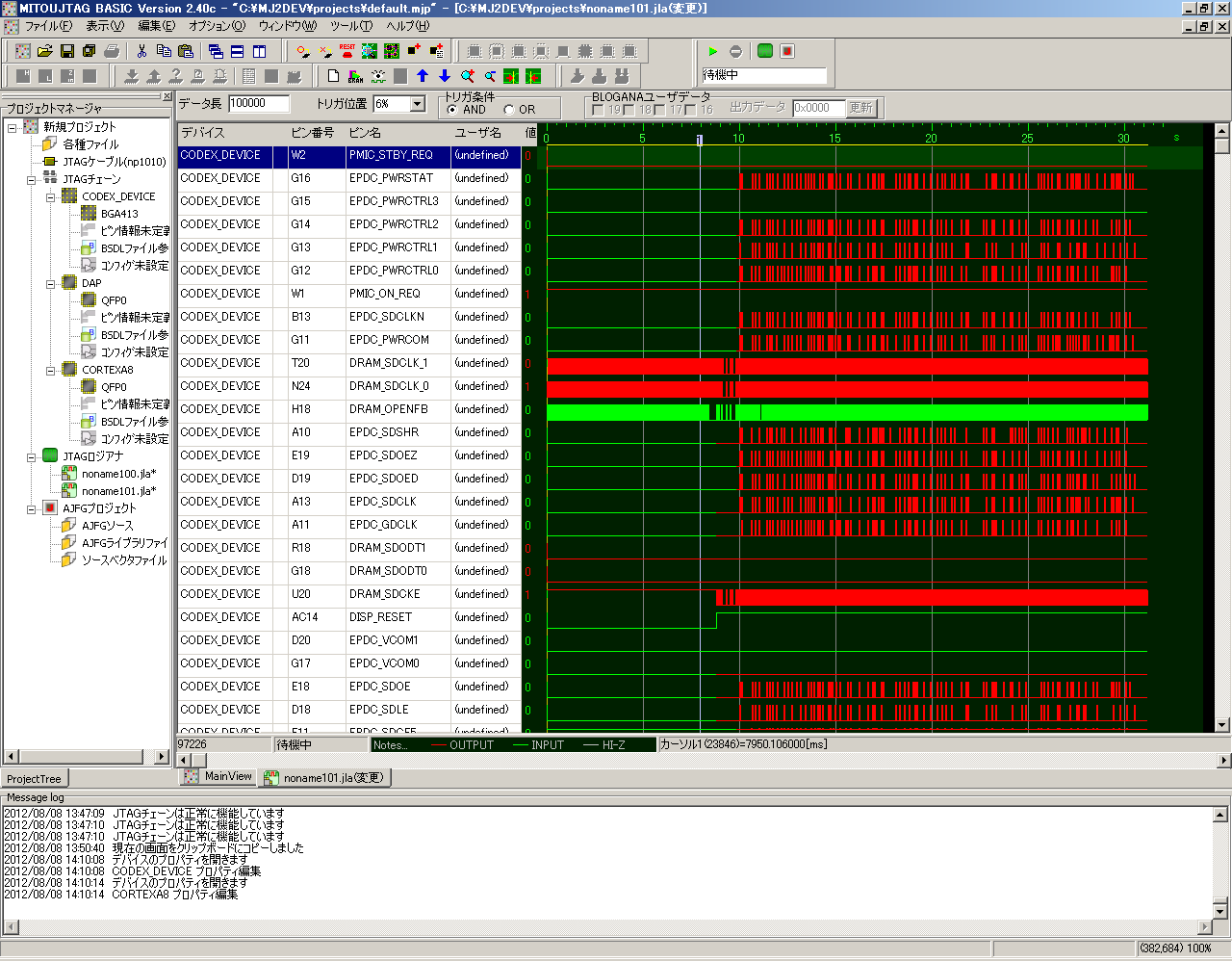

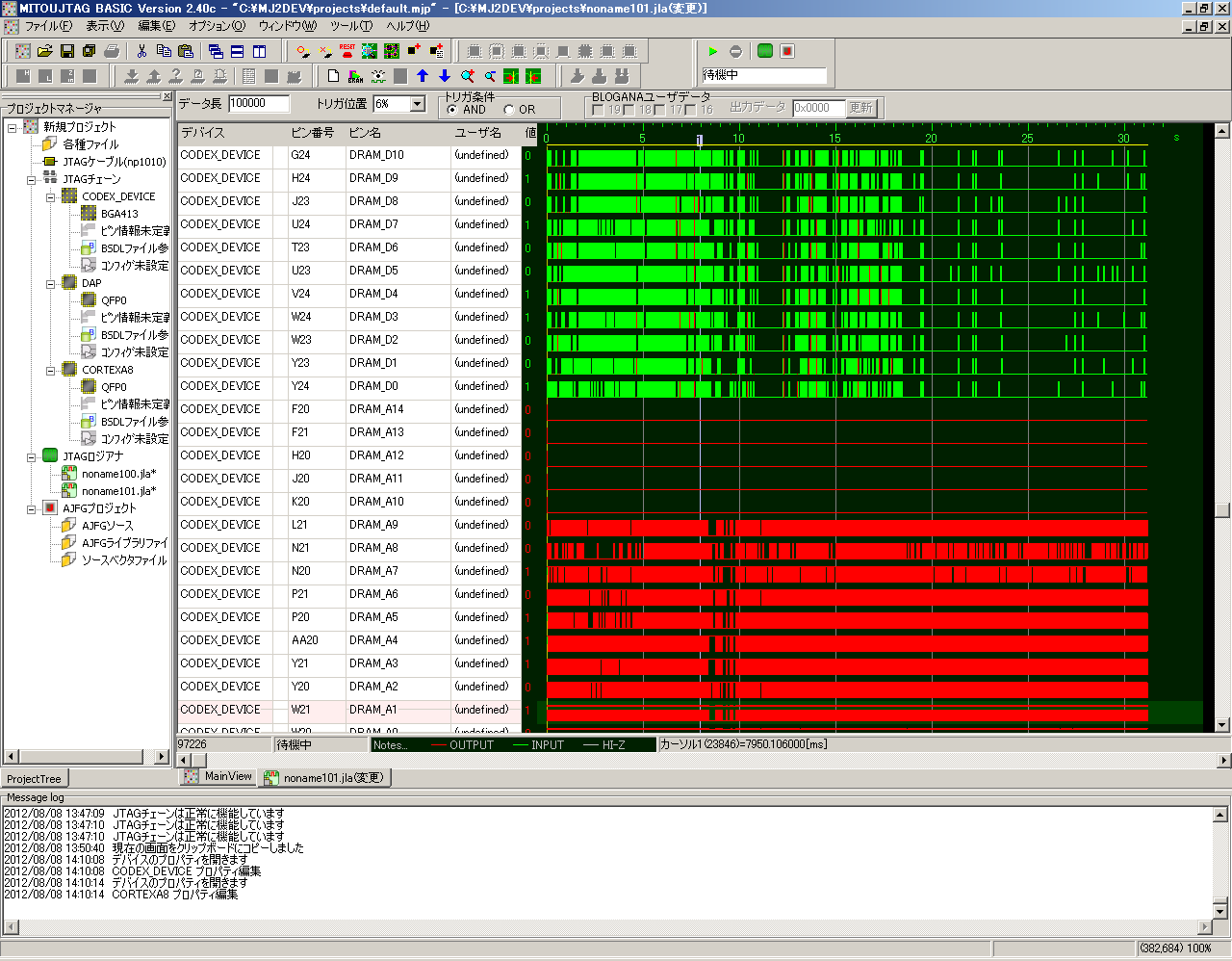

⑤起動直後からDRAM_*が激しく動いている。読み出しが主。メインメモリだろう。

 i

(クリックで拡大)

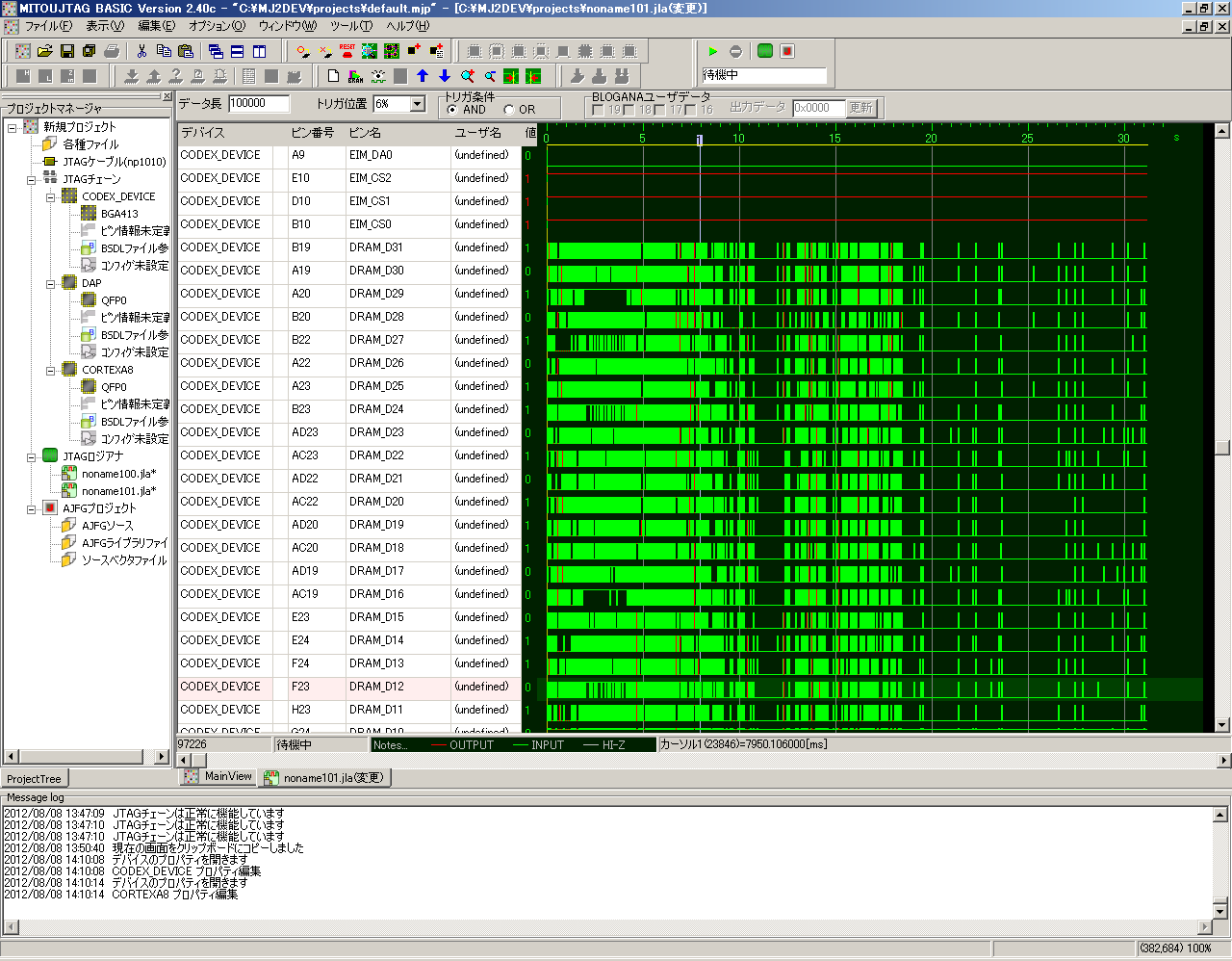

⑥メインメモリのデータと、アドレス線。

 i

(クリックで拡大)



⑦DISP関係の信号。ECSPIというのも少し動く。

 i

(クリックで拡大)



⑧UARTが最初からポツリポツリとデータを送信している。

 i

(クリックで拡大)

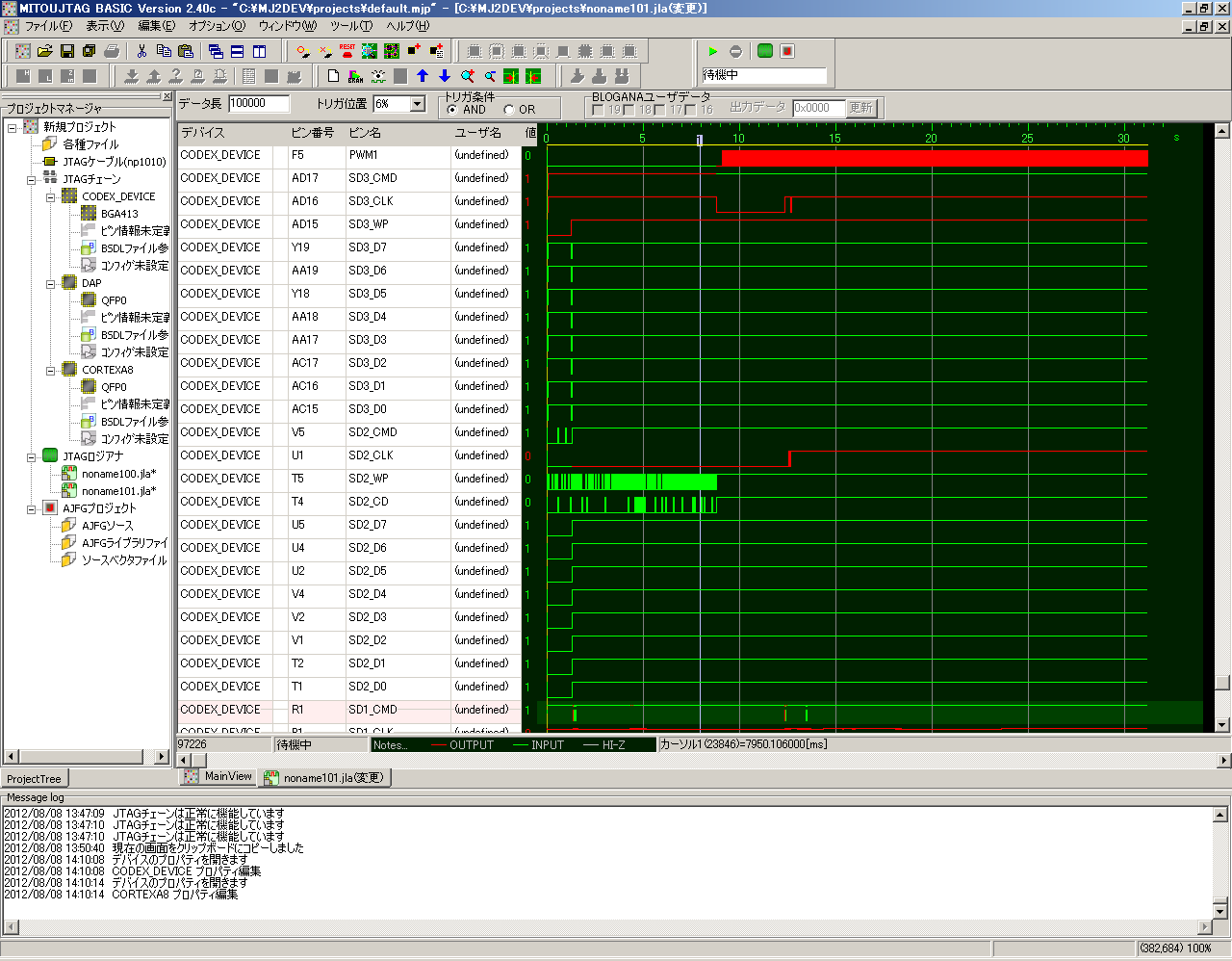

⑨システム起動後8秒くらいまではSD2の信号が激しくうごいている。おそらくSDメモリカードからブートデータを読み出しているのだろう。その後はSD2は動かない。

 i

(クリックで拡大)



⑩ SD1というのはポツポツ動いている。データ用のSDカードか？

 i

(クリックで拡大)



こうして、iMX508がバウンダリスキャンできるようになりました。回路図もマニュアルもない状態でも、MITOUJTAGでCPUの端子が見えれば、これだけのことがわかります。iMX508のバウンダリスキャンを行うためのBSDLファイルを必要とされるお客様はご連絡ください。

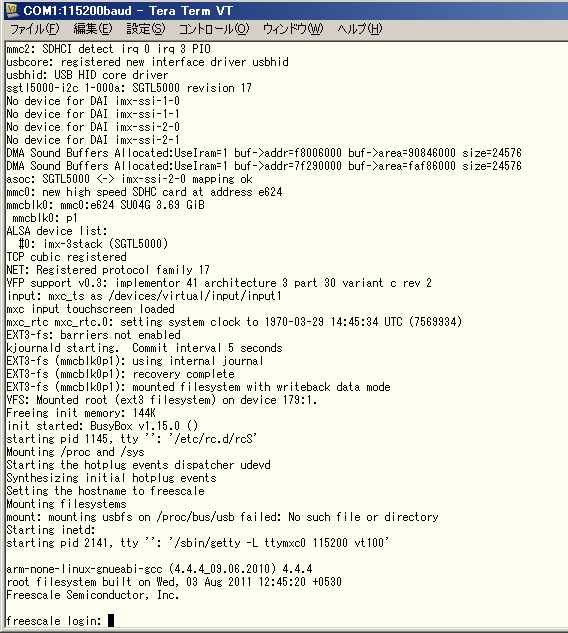

おまけ iMX508のLinux起動画面
