ALTERAケーブル接続機能

MITOUJTAGは、接続用のJTAGケーブルとして、ALTERA製USB Blasterケーブルを使うことができます。

写真　USB-Blaster

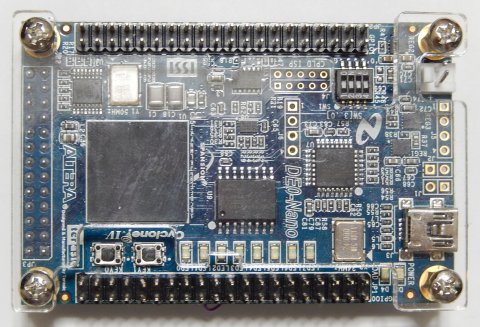

また、DE0-nanoのような評価ボードでは、オンボードのUSB-Blaster機能を使用することもできます。

写真 DE0-nano (オンボードでUSB-Blaster搭載)

必要条件

MITOUJTAGからUSB-Blasterを使用するには、Qualtus II等のALTERA製開発環境がインストールされていて、USB-BlasterのALTERA製デバイスドライバがお使いのPCで認識されていることが必要です。

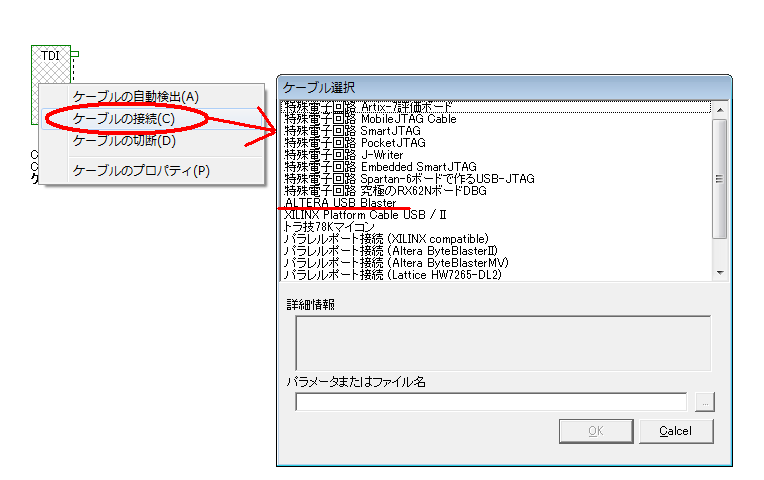

ケーブルの接続を行う際に、右クリックでポップアップメニューを出し、USB-Blasterを選択してください。

図 USB-Blasterの接続方法

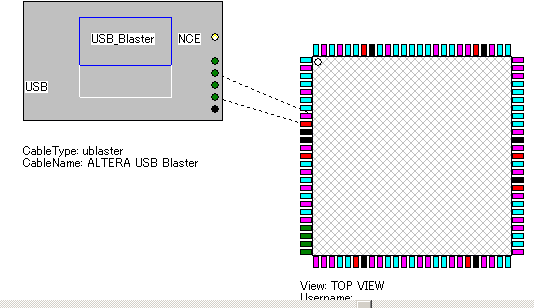

画面が下の図のような表示に変わったら認識成功です。

図 USB-Blaster接続後の表示

QualtusIIなどのソフトウェアが入っていないと、この機能は使えません。
USB-Blasterは、MITOUJTAGで使用する場合は非常に遅く1回のスキャンで3～4msかかります。これはPocket JTAG Cableのおよそ6～8分の1の速度です。
バウンダリスキャンでフラッシュROMプログラミングをしたり、基板検査を行うのは、かなりの時間がかかります。
