はじめてのデバイス認識

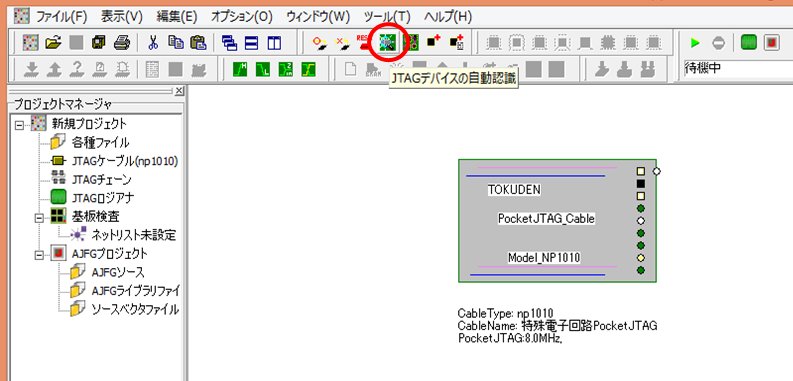

①JTAGデバイスの自動認識ボタンをクリック。

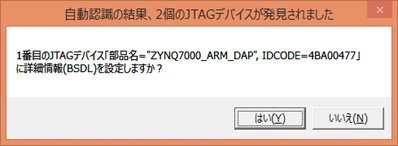

②以下のようなポップアップが現れたら「はい」を選択します。

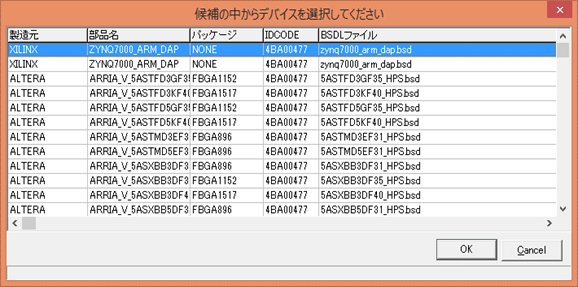

③部品名＝ZYNQ7000_ARM_DAP、IDCODE＝4B00477を選択し、「OK」をクリック。

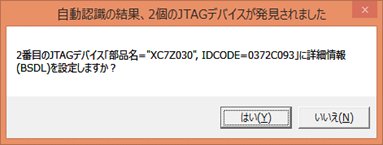

④再度以下のようなポップアップが現れたら「はい」を選択します。

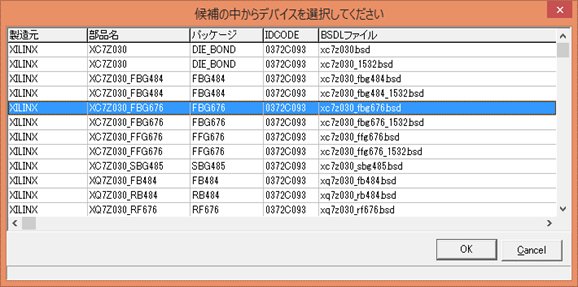

⑤部品名＝XC7Z030＿＊＊＊、IDCODE=0372C093を選択し、「OK」をクリック。

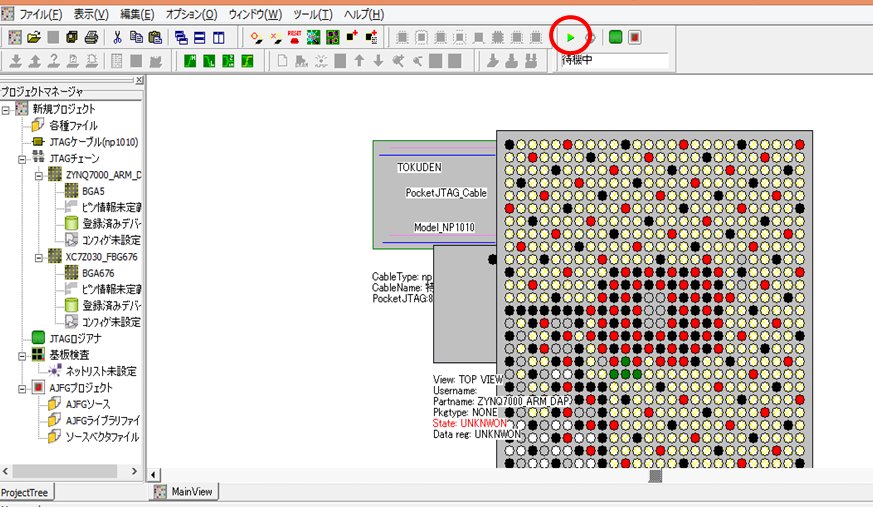

⑥連続動作を開始のアイコンをクリック。



⑦　これで連続したスキャンが実行されます

①JTAGデバイスの自動認識ボタンをクリック。





②以下のようなポップアップが現れたら「はい」を選択します。



③部品名＝ZYNQ7000_ARM_DAP、IDCODE＝4B00477を選択し、「OK」をクリック。



④再度以下のようなポップアップが現れたら「はい」を選択します。



⑤部品名＝XC7Z030＿＊＊＊、IDCODE=0372C093を選択し、「OK」をクリック。



⑥連続動作を開始のアイコンをクリック。
