Pocket JTAG Cableの認識
PCとケーブルを接続時に、ケーブル未接続となる場合は、以下のようにして問題を解決してください。
ケーブル未接続と表示された場合

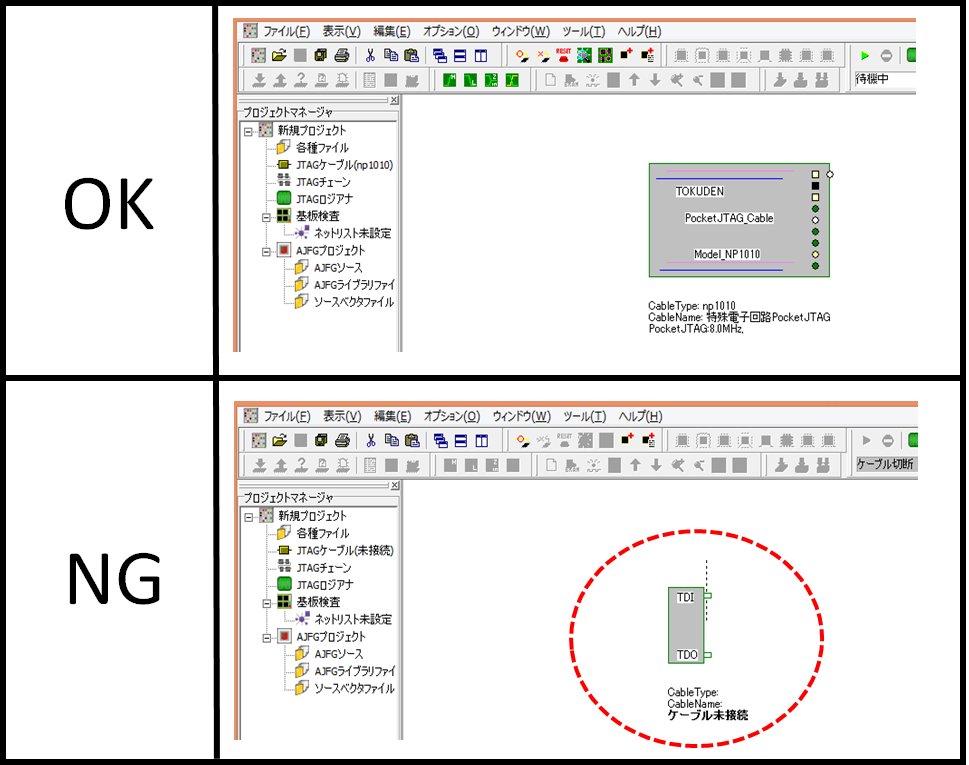

PCとケーブルを接続時、下表’NG’のようにケーブル未接続と表示された場合、Pocket JTAG Cableの認識を確認する必要があります。Pocket JTAG Cableの認識を確認する必要があります。
原因と対処法
原因１ USBケーブル未接続
→USBケーブルがきちんと差し込まれているか確認してください。
原因２ MITOUJTAGソフトを起動前にJTAG-Cableを接続
→JTAG-Cableを接続し、MITOUJTAGソフトを起動し直す。

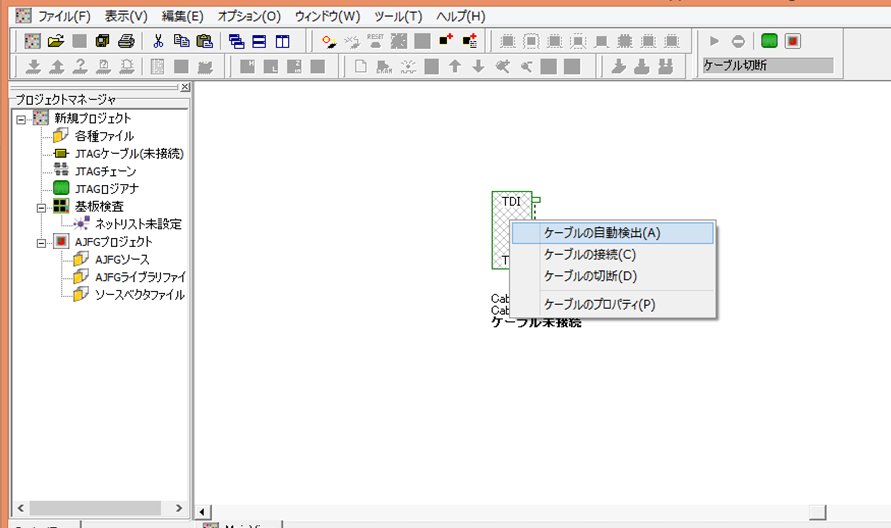

→もしくは画面中央の灰色上で右クリックし、ケーブルの自動検出を選択する。
原因３ デバイスドライバが入っていない
→以下の手順でデバイスドライバが入っていることを確認してください。
①マイコンピュータ上で右クリック→プロパティをクリック。

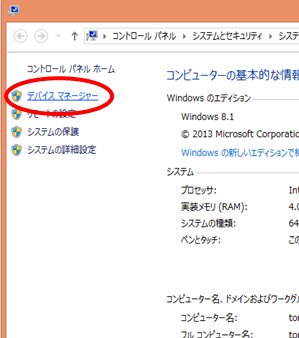

②左上のデバイス マネージャーをクリック。
③項目中のUSBコントローラー中に

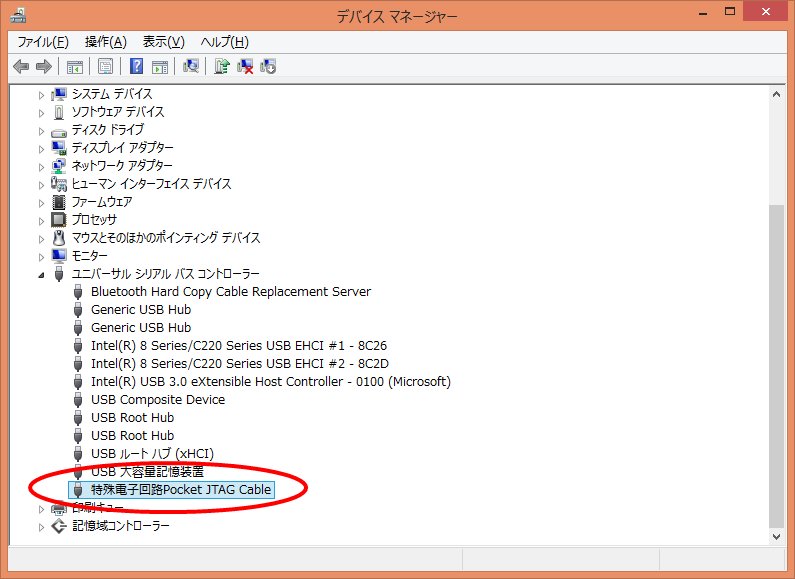

「特殊電子回路PocketJTAGCable」があることを確認してください。
ERR赤ランプの点滅（点灯）状態にあるとき
状態と対処法
１．ERR赤ランプが高速点滅している場合
Pocket JTAG Cableがターゲットボード電源電圧（VREF）を検出できていません。
Pocket JTAG Cableの赤線をターゲットとなる基板のJTAG信号電源に繋ぎ、
基板の電源を入れてください。
注）ターゲットボードは最低でも2.5V以上の電圧が必要となります。
２．ERR赤ランプがゆっくり点滅している場合（1秒間隔）
デバイスドライバのインストールが必要な可能性があります。
デバイスドライバのページを参考にインストールしてください。
３．ERR赤ランプが点灯している場合
書き込みエラーです。最後の操作がエラーであるという示しです。
再度電源が入っているか確認し、もう一度操作してみてください。
３．それでも問題が解決しない場合
メールか、お問合せフォームにて問い合わせください。
